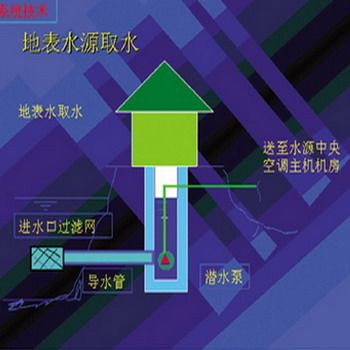

地源热泵工作原理

在制热状态下，地源热泵机组内的压缩机对冷媒做功，并通过四通阀将冷媒流动方向换向，由地下的水路循环吸收地下水或土壕里的热量，通过冷媒水热吏换器内冷媒的蒸发，将水路循环中的热量吸收至冷媒中，在冷媒循环的同时再通过冷媒／空气热交换器内冷媒的冷凝，由空气循环将冷媒所携带的热量吸收。


地源热泵工作原理

在地下的热量不断转移至室内的过程中，以35℃以上热风的形式向室内供暖 在制冷状态下，地源热泵机组内的压缩机对冷媒做功，使其进行汽一液转化的循环。通过冷媒／空气热交换器内冷媒的蒸发，将室内空气循环所携带的热量吸收至冷媒中，在冷媒循环的同时再通过冷媒／水热交换器内冷媒的冷凝，由水路循环将冷媒所携带的热量吸收，最终由水路循环转移至地下水或土壤里。在室内热量不断转移至地下的过程中，通过冷媒一空气热交换器，以13℃以下冷风的形式为室内制冷。

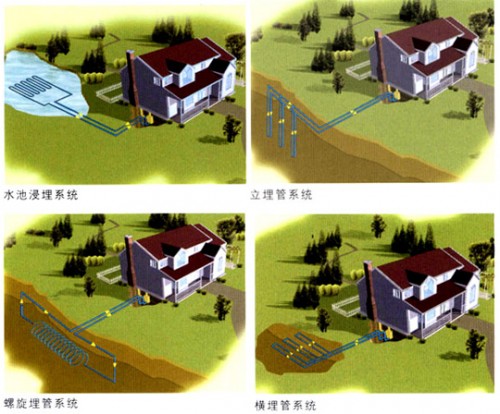

地源热泵供暖空调系统主要分三部分：室外地能换热系统、地源热泵机组和室内采暖空调末端系统。 其中地源热泵机主要有两种形式：水—水式或水—空气式。三个系统之间靠水或空气换热介质进行热量的传递，地源热泵与地能之间换热介质为水，与建筑物采暖空调末端换热介质可以是水或空气。

地源热泵的应用方式从应用的建筑物对象可分为家用和商用两大类，从输送冷热量方式可分为集中系统、分散系统和混合系统。用户使用自己的热泵、地源和水路或风管输送系统进行冷热供应，多用于小型住宅，别墅等户式空调。热泵布置在机房内，冷热量集中通过风道或水路分配系统送到各房间。　　用中央水泵，采用水环路方式将水送到各用户作为冷热源，用户单独使用自己的热泵机组调节空气。一般用于办公楼、学校、商用建筑等，此系统可将用户使用的冷热量完全反应在用电上，便于计量，适用于目前的独立热计量要求。将地源和冷却塔或加热锅炉联合使用作为冷热源的系统，混合系统与分散系统非常类似，只是冷热源系统增加了冷却塔或锅炉。
